TERASOVÁ PRKNA PREMIUM

NÁVOD K MONTÁŽI
Důležité informace o produktu
  • Výrobky z WPC nejsou konstrukčním materiálem, nelze je tedy použít jako
    materiál pro nosnou konstrukci, např. pro balkóny, vyvýšené terasy a poklopy.
    Pro tyto případy je nutné zhotovit pod terasu z WPC nosnou konstrukci
    z jiného materiálu. Zábradlí, pergoly, zastřešení bazénů a podobné prvky
    nelze kotvit pouze do terasových prken nebo WPC nosičů.
  • Terasová prkna WoodPlastic® skladujte před instalací na suché a rovné
    ploše tak, aby byla lícová (broušená) pochozí strana prkna chráněna před
    slunečním zářením a nedošlo k nerovnoměrnému vyzrávání barvy.
  • Povrch terasových prken WoodPlastic® neošetřujte mořidly, barvami, laky,
    vosky, oleji ani dalšími podobnými přípravky, pokud nejsou doporučeny
    výrobcem na WPC materiály. Vyhněte se použití rozpouštědel a ředidel!
  • Produkty WoodPlastic® jsou určeny především pro venkovní použití.
    Působení slunečního UV záření a deště usnadňuje jejich údržbu, proto jejich
    užití v interiéru konzultujte s prodejcem.
  • Při změnách teploty dochází u terasových prken, nosičů a lišt WoodPlastic®
    k objemovým změnám (natahování a smršťování). Dodržujte proto
    předepsané dilatační mezery.
  • Jedná se o přírodní produkt, u kterého může docházet k drobným
    barevným odchylkám a stínům, které navozují přírodní vzhled dřeva, ale
    nijak nesnižují kvalitu výrobku a jeho životnost. Doporučujeme při pokládce
    zkontrolovat barevnost prken a případně prkna na terase promíchat a tím
    zdůraznit přirozený charakter terasy. Doporučujeme objednat prkna na celou
    terasu najednou.
  • Při práci s materiálem WPC můžete využívat stejné nástroje jako při
    práci s tvrdým dřevem. Na montáž terasy z WPC budete potřebovat ruční
    kotoučovou (pokosovou) pilu (doporučujeme kotouč se zuby z tvrdokovu),
    vrtačku s vrtáky a záhlubník, aku šroubovák s bity, svinovací metr, vodováhu,
    tužku, gumovou paličku, úhelník, ochranné brýle.

premium_spotreba

1. Příprava podloží
  • Podloží je nutné řešit dle konkrétní situace a stavební připravenosti v místě
    realizace.
  • Doporučené typy podkladového povrchu: dostatečně spádovaná betonová
    deska, zhutněné štěrkopískové lože nejlépe s betonovými podpěrami (např.
    obrubníky), spádovaná hydroizolace (konzultujte s dodavatelem izolace),
    kovové nebo dřevěné nosné konstrukce.
  • Zajistěte, aby podloží umožňovalo odtok vody. Nosiče a terasová prkna
    z WPC nesmí stát permanentně ve vodě.
  • Podloží by mělo být dostatečně stabilní, aby se časem nezačalo propadat.
  • Vzduchová mezera mezi spodní plochou prkna a podkladem musí být
    minimálně 30 mm v celé ploše z důvodu odvětrávání.
  • V případě použití SMART hliníkového nosiče výšky 23 mm je nutné zajistit
    odtok vody a odvětrání v ploše terasy.

premium_obr1

2. Instalace nosičů WoodPlastic®
  • Nosiče WoodPlastic® se volně pokládají na podloží drážkou (vybráním)
    nahoru, hladkou stranu dolu. Není je třeba kotvit nebo zapouštět do betonu.

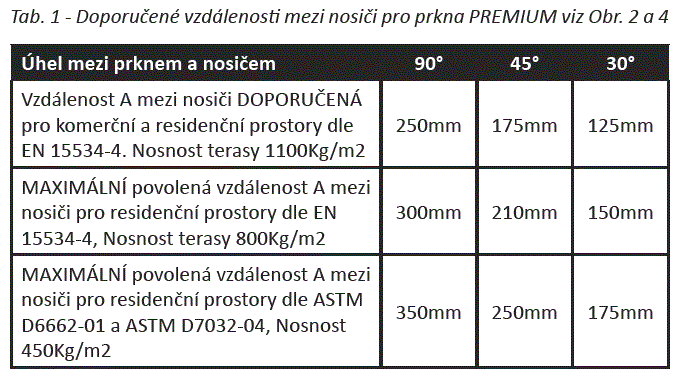

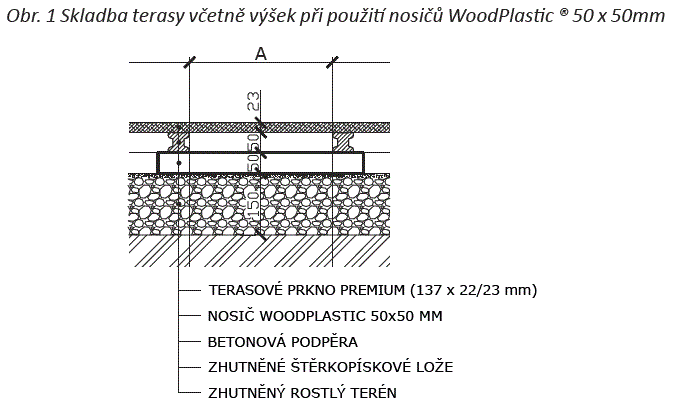

  • Maximální vzdálenost (mezera) mezi nosiči (A), viz obr. 1 a 2, je uvedena
    v tabulce č. 1. Při kombinaci více profilů na terase se použije nejmenší platná
    hodnota. Nepřekračujte uvedené hodnoty, v opačném případě nebude
    uznána případná reklamace.
  • U větší nebo tvarově složitější terasy si před zahájením pokládky připravte
    kladečský plán, kde je vyznačena skladba a délky jednotlivých prken a nosičů.
    Každý segment terasového prkna (i krátké kusy) by měl být podložen alespoň
    třemi nosiči.
  • Pokud jsou prkna použita na lávku nebo chodníky, měla by být pokud
    možno položena kolmo na směr pohybu osob a nosiče tím pádem rovnoběžně
    s tímto směrem. To platí především pro komerční prostory.
  • Mezi na sebe navazujícími nosiči ponechávejte dilatační mezeru min. 10 mm,
    mezi koncem nosiče a zdí či jinou pevnou překážkou dilatační mezeru (C) min.
    10 mm. (viz obr. 2 a tab. 2)
  • Pro případné vyrovnání výškových rozdílů pod nosiči využijte vyrovnávací
    podložky nebo rektifikační terče.
  • Nepodložená část nosiče 50×50 WoodPlastic® může měřit max. 300 mm.
    Přesahy bez podpěry mohou být max. 50 mm.
  • Snížené nosiče o rozměrech 50×30 mm je nutné podložit v celé délce na
    pevné podloží. Nepodložená část nosiče 50×30 WoodPlastic® může měřit
    max. 150 mm.
  • Pokud možno, zařezávejte nosiče na požadovanou délku až před položením
    poslední řady prken.
  • WoodPlastic® nosiče lze nahradit při dodržení předepsaných roztečí,
    např. SMART hliníkovým systémem nosičů apod.

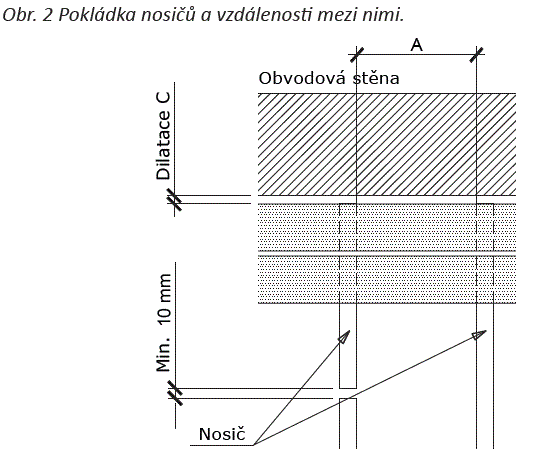

    Obr. 2 Pokládka nosičů a vzdálenosti mezi nimi.

premium_obr2

premium_obr2-tab1

3. Pokládka a kotvení terasových prken
  • Doporučujeme kontrolovat/dodržovat směr pokládky prken, která jsou
    broušena vždy jedním směrem, lze poznat značením na spodní straně prken.
  • Každé křížení prkna a nosiče musí být zajištěno klipy nebo vruty.
  • Přesah prken se nedoporučuje (max. nepodložený přesah prkna do 50 mm).
  • Nerezové klipy nepřizpůsobujte ani neupravujte.
  • Nepoužívejte klipy od jiných dodavatelů.
  • Klip START je určen ke kotvení krajních prken. Připevňuje se jím první
    a poslední terasové prkno. Pokud to stavební situace neumožňuje, může být
    např. poslední terasové prkno u zdi přichyceno k nosiči vrutem.
  • Klip STANDARD slouží pro uchycení terasových prken uvnitř terasy.
    Standard klip se vsune do boční drážky prkna a pomocí vrutu se přichytí
    k nosiči. V případě potřeby lze doklepnout prkno do klipu gumovým
    kladívkem. Po uchycení vrutu se na klip nasune další prkno. Doporučujeme
    kontrolovat vzdálenost mezi prkny za pomoci dilatační podložky 5 mm.
  • Klip DVOJITÝ slouží pro uchycení 2 terasových prken se spárou na jeden
    nosič. Instaluje se podobně jako klip STANDARD.

top_obr3

top_obr2-tab2

• Místo pro vrut je nutné u klipu START vždy předvrtat, v případě klipu
STANDARD předvrtání doporučujeme. K vrutům 3,5 mm použijte vrták
o průměru 2 mm.
• Nerezové vruty dotahujte s citem – nezapomeňte si nastavit správný
krouticí moment.
• V případě použití WoodPlastic® nosiče 50×50 mm se s klipy dodávají nerez
vruty 3,5 x 35 mm.

premium_obr4

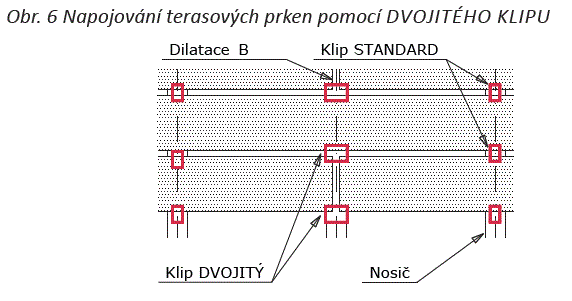

  • K napojování terasových prken používejte buď dvojitý klip viz obr. 6, nebo
    2 klipy standard s 2 rovnoběžně položenými nosiči viz obr. 5. Vzdálenost
    rovnoběžných nosičů je 10 až 50 mm.
  • Mezi na sebe navazujícími prkny ponechávejte dilatační mezeru B, viz Tab. 2
    a Obr. 5 a 6.

premium_obr5

premium_obr6

4. Kotvení terasových prken vruty
  • Doporučujeme používat vruty VBA 5×50.
  • Místo pro vrut v terasovém prkně je nutné vždy předvrtat (např. při použití
    vrutu 5×50 mm vrtákem o průměru 4 mm).
  • Vruty nikdy nechytejte blíže než 20 mm od okraje prkna.
  • Na každé křížení prkna a nosiče použijte 2 vruty.
5. Dokončení montáže
  • Přesahy prken doporučujeme zařezávat až po dokončení pokládky všech
    prken z důvodu roztažnosti materiálu WPC.
  • Pro zakrytí nosné konstrukce lze okraje terasy obložit zakončovacími lištami.
  • Pro uchycení lišt použijte nerezové vruty, např. o velikosti 4 x 60 mm.
  • Lišty se chytají vrutem do středu terasového prkna cca 10 mm od
    vrchní hrany.
  • Místo pro vrut se musí předvrtat na celou délku vrutu (např. při
    použití vrutu 4 x 60 mm k lištám vrtákem o průměru 3 mm).
  •  Lištu přišroubujte každých 400 mm, při větším zatížení nebo u
    ohýbaných lišt vzdálenost zkraťte.
  • Pro přesné přiložení lišty k prknu a nosiči vyberte v liště místo pro
    zapuštění START klipu.
  • V případě potřeby lze zakončovací lišty po zahřátí tvarovat.
