TERASOVÁ PRKNA TOP

NÁVOD K MONTÁŽI
Důležité informace o produktu
  • Výrobky z WPC nejsou konstrukčním materiálem, nelze je tedy použít jako
    materiál pro nosnou konstrukci, např. pro balkóny, vyvýšené terasy a poklopy.
    Pro tyto případy je nutné zhotovit pod terasu z WPC nosnou konstrukci
    z jiného materiálu. Zábradlí, pergoly, zastřešení bazénů a podobné prvky
    nelze kotvit pouze do terasových prken nebo WPC nosičů.
  • Terasová prkna WoodPlastic® skladujte před instalací na suché a rovné
    ploše tak, aby byla lícová (broušená) pochozí strana prkna chráněna před
    slunečním zářením a nedošlo k nerovnoměrnému vyzrávání barvy.
  • Povrch terasových prken WoodPlastic® neošetřujte mořidly, barvami, laky,
    vosky, oleji ani dalšími podobnými přípravky, pokud nejsou doporučeny
    výrobcem na WPC materiály. Vyhněte se použití rozpouštědel a ředidel!
  • Produkty WoodPlastic® jsou určeny především pro venkovní použití.
    Působení slunečního UV záření a deště usnadňuje jejich údržbu, proto jejich
    užití v interiéru konzultujte s prodejcem.
  • Při změnách teploty dochází u terasových prken, nosičů a lišt WoodPlastic®
    k objemovým změnám (natahování a smršťování). Dodržujte proto
    předepsané dilatační mezery.
  • Jedná se o přírodní produkt, u kterého může docházet k drobným
    barevným odchylkám a stínům, které navozují přírodní vzhled dřeva, ale
    nijak nesnižují kvalitu výrobku a jeho životnost. Doporučujeme při pokládce
    zkontrolovat barevnost prken a případně prkna na terase promíchat a tím
    zdůraznit přirozený charakter terasy. Doporučujeme objednat prkna na celou
    terasu najednou.
  • Při práci s materiálem WPC můžete využívat stejné nástroje jako při
    práci s tvrdým dřevem. Na montáž terasy z WPC budete potřebovat ruční
    kotoučovou (pokosovou) pilu (doporučujeme kotouč se zuby z tvrdokovu),
    vrtačku s vrtáky a záhlubník, aku šroubovák s bity, svinovací metr, vodováhu,
    tužku, gumovou paličku, úhelník, ochranné brýle.

top_spotreba

1. Příprava podloží
  • Terasová prkna TOP vytvářejí terasu s překrytými ventilačními spárami
    mezi prkny, které zamezují propadání drobných předmětů pod terasu, ale
    také znesnadňují odvětrání, proto je třeba připravit podloží tak, aby v žádném
    jeho místě nestála voda. V případě stěrkového podkladu je potřeba, aby bylo
    řádně odvodněno drenáží.
  • Vzduchová mezera mezi spodní stranou prkna TOP a podkladem musí být
    minimálně 50 mm v celé ploše terasy z důvodu dostatečného odvětrávání
    vlhkosti.
  •  Doporučené typy podkladového povrchu: dostatečně spádovaná betonová
    deska, zhutněné štěrkopískové lože nejlépe s betonovými podpěrami (např.
    obrubníky), spádovaná hydroizolace (konzultujte s dodavatelem izolace),
    kovové nebo dřevěné nosné konstrukce.
  • Při zapouštění terasy do okolního terénu nepřihrnujte zeminu až k terase,
    umožněte dostatečný přístup vzduchu k bokům terasy.
  • Podloží by mělo být dostatečně stabilní, aby se časem nezačalo propadat.

top_obr1

2. Instalace nosičů WoodPlastic®
  • Nosiče WoodPlastic® 50 x 50mm se volně pokládají na podloží DRÁŽKOU
    (vybráním) DOLŮ, není třeba je kotvit nebo zapouštět do betonu.
  • Pro terasová prkna WoodPlastic® řady TOP není vhodné použití nízkého
    nosiče WoodPlastic® 50 x 30 mm především z důvodu nedostatečného
    odvětrání spodní části terasy a nedodržení minimální výšky mezi podložím
    a spodní stranou prkna 50 mm.
  • Maximální vzdálenost (mezera) mezi nosiči (A), viz Obr. 1 a 2, je uvedena
    v tabulce č. 1. Při kombinaci více profilů na terase se použije nejmenší platná
    hodnota. Nepřekračujte uvedené hodnoty, v opačném případě nebude
    uznána případná reklamace.
  • U větší nebo tvarově složitější terasy si před zahájením pokládky připravte
    kladečský plán, kde je vyznačena skladba a délky jednotlivých prken a nosičů.
    Každý segment terasového prkna (i krátké kusy) by měl být podložen alespoň
    třemi nosiči.
  • Pokud jsou prkna použita na lávku nebo chodníky, měla by být pokud
    možno položena kolmo na směr pohybu osob a nosiče tím pádem rovnoběžně
    s tímto směrem. To platí především pro komerční prostory.
  • Mezi na sebe navazujícími nosiči ponechávejte dilatační mezeru min. 10
    mm, mezi koncem nosiče a zdí či jinou pevnou překážkou dilatační mezeru (C)
    min. 10 mm. (viz Obr. 2 a Tab. 2)
  • Pro případné vyrovnání výškových rozdílů pod nosiči využijte vyrovnávací
    podložky nebo rektifikační terče.
  • Nepodložená část nosiče 50 x 50 mm WoodPlastic® může měřit max. 300
    mm. Přesahy bez podpěry mohou být max. 50 mm.
  • Pokud možno, zařezávejte nosiče na požadovanou délku až před položením
    poslední řady prken.

top_obr2

top_obr2-tab1

3. Pokládka a kotvení terasových prken
  • Směr pokládky prken TOP je jednoznačný. Vzhledem k asymetrickému
    tvaru boků, lze terasová prkna TOP pokládat pouze jedním směrem tak, aby
    vznikla překrytá ventilační spára.
    Upozornění – klip lze přišroubovat k nosiči pouze na jedné straně prkna,
    druhá strana klip téměř zakrývá a znemožňuje dotažení vrutu.
  • Každé křížení prkna a nosiče musí být zajištěno klipy nebo vruty.
  • Přesah prkna bez podpěry je do 50 mm.
  • Nerezové klipy nepřizpůsobujte ani neupravujte.
  • Nepoužívejte klipy od jiných dodavatelů.
  • Klip START je určen ke kotvení krajních prken. Připevňuje se jím první
    a poslední terasové prkno. Doporučujeme zapustit START klip do nosiče
    tak, aby nenadzvedával okraj prkna. Pokud to stavební situace neumožňuje,
    může být poslední terasové prkno (např. u zdi) přichyceno k nosiči vrutem.

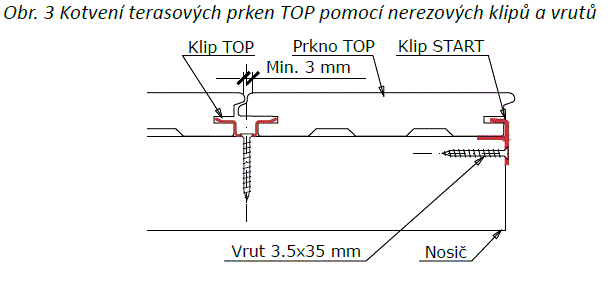

  • Standardní klip pro TOP slouží pro uchycení terasových prken uvnitř terasy.
    Klip se vsune do boční drážky prkna a pomocí vrutu se přichytí k nosiči. Po
    uchycení vrutu se na klip nasune další prkno. Klip vytváří mezi prkny cca 3 mm
    širokou dilatační spáru, viz obr. 3. V případě potřeby lze doklepnout prkno
    do klipu gumovou palicí. Kontrolujte rovnoměrnost spáry v celé délce prkna.

top_obr3

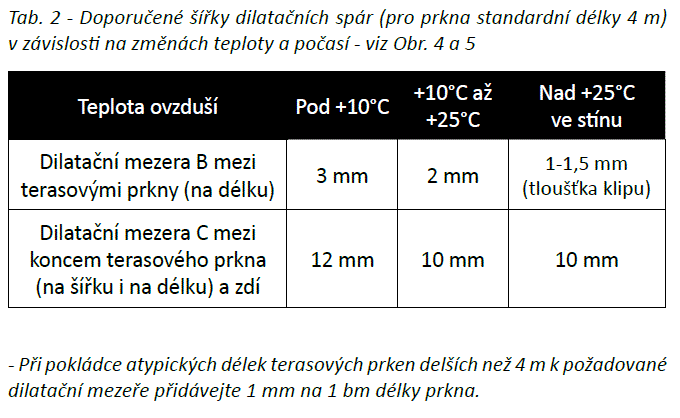

top_obr2-tab2

• Místo pro vrut je nutné u klipu START vždy předvrtat, v případě klipu
STANDARD předvrtání doporučujeme. K vrutům 3,5 mm použijte vrták
o průměru 2 mm.
• Nerezové vruty dotahujte s citem – nezapomeňte si nastavit správný
krouticí moment.
• V případě použití WoodPlastic® nosiče 50×50 mm se s klipy dodávají nerez
vruty 3,5 x 35 mm.

top_obr4top_obr5

  • K napojování terasových prken na délku použijte 2 klipy TOP s 2 rovnoběžně
    položenými nosiči, viz Obr. 5. Vzdálenost rovnoběžných nosičů je 10 až 50mm.
  • Mezi na sebe navazujícími prkny ponechávejte dilatační mezeru B,
    viz Tab. 2 a Obr. 5.
5. Dokončení montáže
  • Přesahy prken doporučujeme zařezávat až po dokončení pokládky všech
    prken a pokud možno za rovnoměrné povrchové teploty terasy z důvodu
    teplotní roztažnosti materiálu WPC.
  • Pro zakrytí nosné konstrukce lze okraje terasy obložit zakončovacími
    lištami.
  • Bok prkna tvořící překrytou spáru lze odříznout pomocí kotoučové
    pily s příložníkem.
  • Použijte nerezové vruty, např. o velikosti 4 x 60 mm.
  • Lišty se chytají vrutem do středu terasového prkna cca 10 mm od
    vrchní hrany.
  • Místo pro vrut se musí předvrtat na celou délku vrutu (např. při
    použití vrutu 4 x 60 mm k lištám vrtákem o průměru 3 mm).
  • Lištu přišroubujte každých 400 mm, při větším zatížení nebo u
    ohýbaných lišt vzdálenost zkraťte.
  • Pro přesné přiložení lišty k prknu a nosiči vyberte v liště místo pro
    zapuštění START klipu.
  • V případě potřeby lze zakončovací lišty po zahřátí tvarovat.lišty po zahřátí tvarovat.
